Disposición final

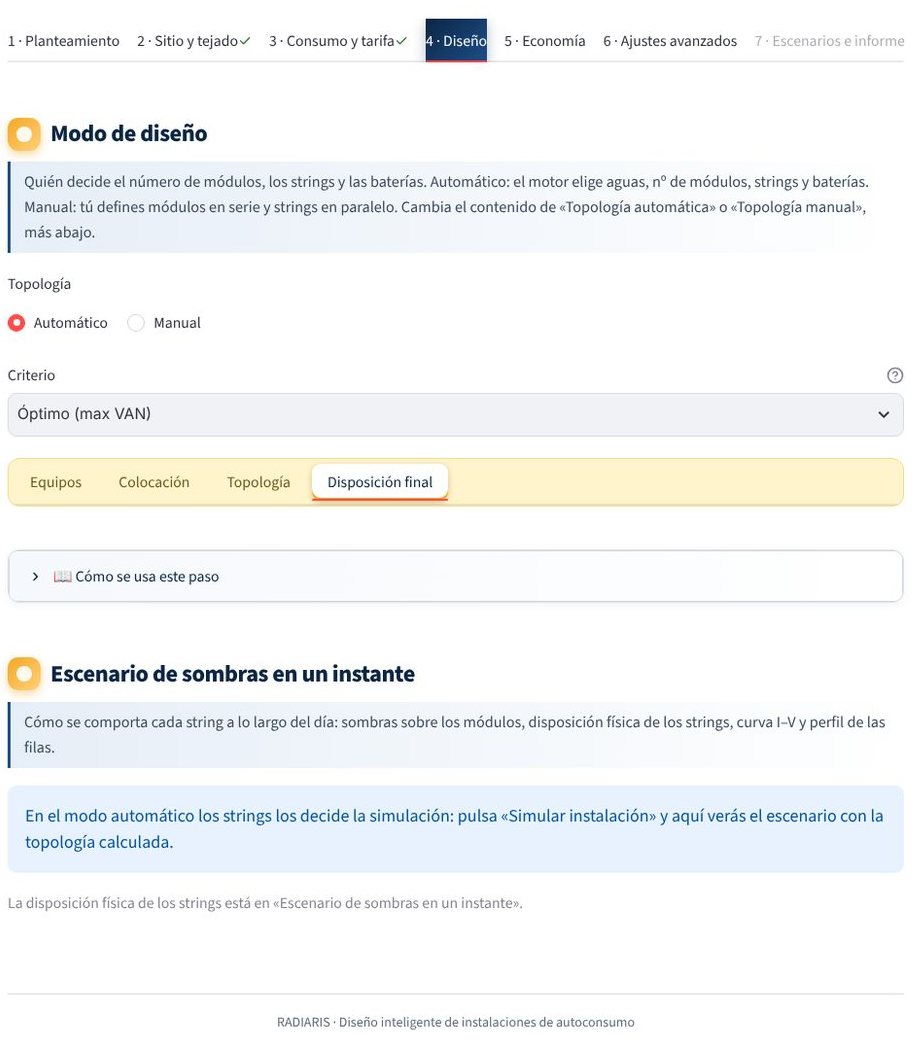

La pestaña 4 · Diseño → Disposición final muestra cómo ha quedado la instalación. Se rellena al simular: hasta entonces solo verás la estructura.
Escenario 3D
Escena de solo lectura con todas las aguas y los módulos colocados. El agua elegida en el selector aparece resaltada. Elige día y hora para ver las sombras proyectadas por objetos, edificios vecinos y filas.
Curvas I-V de los strings
Junto a la escena se ve cómo afecta la sombra a cada string en ese instante: curva con y sin sombra, punto de máxima potencia y pérdida. Con Pantalla completa ves todo a la vez. Si la curva tiene varios máximos (marcados), un seguidor que se quede en uno local daría menos potencia que la mostrada, que es la del máximo global.
Disposición física
Planta y secciones de cada agua con los módulos colocados: número de filas y columnas, separación entre filas, inclinación, margen al borde y posición de los obstáculos.
Qué mirar antes de entregar
- Que ningún módulo cae sobre una chimenea o claraboya.
- Que el margen al borde cumple lo que exige la normativa de cubierta o tu criterio.
- Que los módulos más sombreados están en strings aparte (o con optimizadores).
- Que el número de módulos coincide con la oferta.
Exportar
La escena se puede exportar a DXF u OBJ para llevarla a tu programa de CAD: ver Biblioteca, Catastro y CAD.
