Topología automática

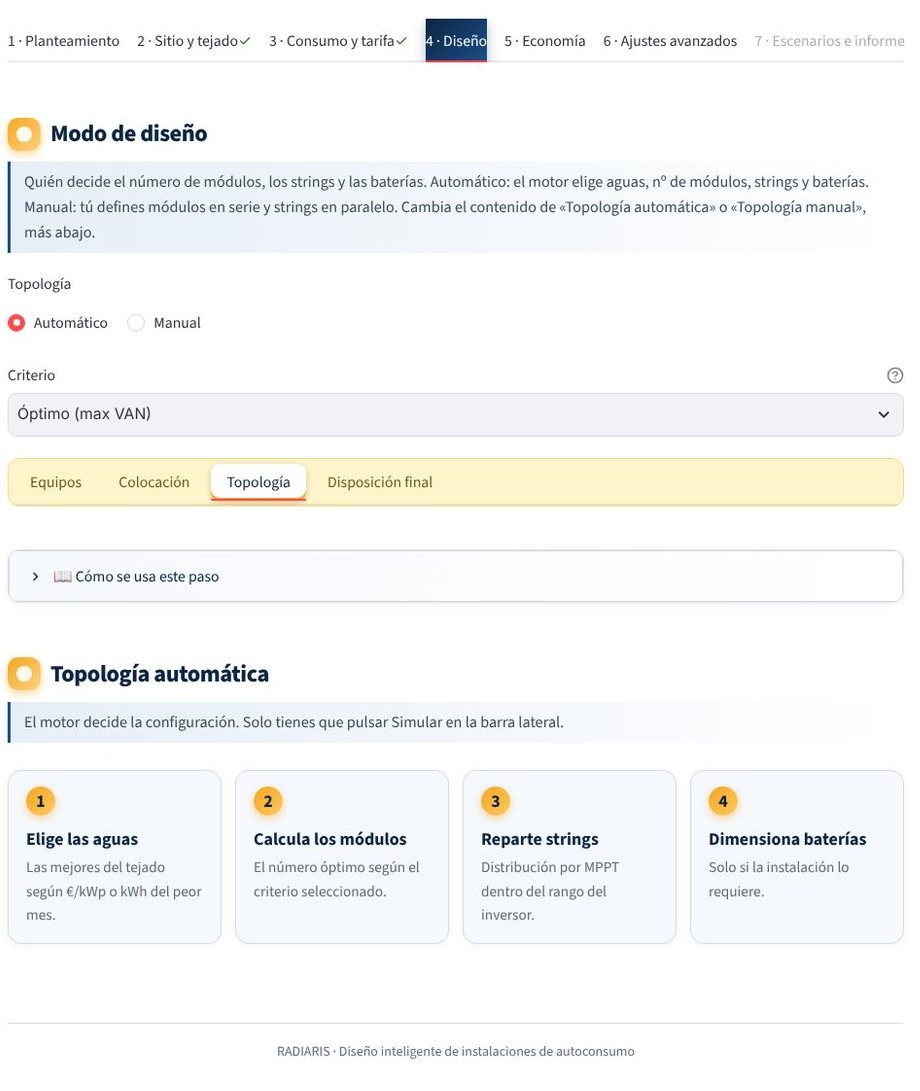

En modo automático el motor decide la configuración del generador. Se activa con Modo de diseño → Automático en el paso 4.
Qué decide
- Qué aguas del tejado usar (hasta el número de entradas MPPT del inversor).
- Cuántos módulos poner en cada una.
- Cómo agruparlos en strings (módulos en serie × strings en paralelo) respetando el rango eléctrico del inversor.
- Cuántas baterías poner, si hay batería.
Cómo busca
- Ordena las aguas por mérito. Según el criterio económico-energético (y, en aislada, los kWh del peor mes). Descarta las aguas donde no cabe ni un string mínimo.
- Calcula el rango legal de módulos: el mínimo y el máximo que cumplen a la vez la geometría (lo que cabe físicamente en cada agua), las tensiones del inversor, las corrientes de cada MPPT y el ratio DC/AC.
- Barre las configuraciones dentro de ese rango, simulando cada una y valorando su economía.
- Prueba subconjuntos de aguas (las mejores 1, 2, …, hasta el número de MPPT), pasando al siguiente solo si la geometría limita el resultado.
- Elige según el criterio seleccionado.
Criterios
| Criterio | Qué elige |
|---|---|
| Óptimo (por defecto) | La configuración de máximo VAN |
| Conservador | La de menor payback entre las que tienen VAN positivo |
| Ambicioso | La de mayor producción anual entre las que tienen VAN positivo |
| Técnico (aislada) | Cubre el consumo del peor mes con los días de autonomía indicados |
Baterías en automático
El motor prueba de 1 hasta un máximo configurable de baterías (4 por defecto) y escoge según el criterio. También puede sugerir una capacidad a partir de tu consumo nocturno (consumo medio nocturno diario con un margen del 20 %), útil como punto de partida.
Aislada
Se dimensiona por criterio técnico: baterías para los días de autonomía y módulos para cubrir el consumo del peor mes, con margen de seguridad y rendimiento global (ver Tipos de instalación). Si el tejado o el inversor limitan la potencia, el aviso indica cuántos módulos harían falta.
Cuando no encuentra solución
El motor te dice por qué. Casos habituales:
- En el tejado caben menos módulos que el mínimo en serie que necesita el inversor para llegar a su tensión mínima de arranque. Amplía el tejado o elige un inversor con menor tensión MPPT mínima.
- No queda ninguna posición válida porque el contorno, los obstáculos y las sombras ocupan todo el tejado. Sube la pérdida máxima por sombras permitida, reduce el margen al borde o desactiva la colocación automática.
Velocidad
El motor guarda en caché las simulaciones repetidas para que cambios pequeños (por ejemplo, de precios) no obliguen a recalcular todo.
